飞剪机概括
发布时间:2021-11-08 浏览:

      横向剪切运动轧件的剪切机叫做飞剪机,简称飞剪。飞剪可设置在连续式轧机的轧制作业线上,剪切轧件的头部与尾部或将轧件剪切成定尺长度;飞剪也可设置在独立的横切机组上,将钢卷剪切成一定长度的单张钢板或规定重量的钢卷。随着连续式轧机的发展,飞剪的到愈来愈广泛的应用。

      一,对飞剪的基本要求

     定尺飞剪应保证良好的剪切质量,即定尺精确、切面整齐和较宽的定尺调节范围,同时还要有一定的剪切速度,因而飞剪机的结构和性能,在剪切过程中,必须满足下述的基本要求。

     ①在剪切轧件时,飞剪剪刃在轧件运动方向的瞬时分速度V、应该与轧件运动速度V。相等或稍大。即V、=(1~1.3)V。,应以同步速度进行剪切;若V,<V。则剪刃将阻碍轧件的向前运动,造成轧件弯曲,甚至引起轧件缠刀事故;若V、比 V。大得多,剪刃将使轧件产生较大的拉应力,影响轧件的剪切质量,同时增加飞剪的冲击负荷或使轧件在夹送辊上打滑,造成定尺长度的误差并损伤轧件的表面。

     ②根据产品品种规格的不同和用户要求,同一台飞剪上应能剪切多种规格的定尺长度,并且长度尺寸公差与剪切断面质量应符合国家有关规定。

     ③能满足轧机和机组生产率的要求。二、飞剪机类型、结构及用途

在生产中使用的飞剪类型很多,目前应用较广泛的飞剪有圆盘式飞剪、滚筒式飞剪、曲柄回转杠杆式飞剪、摆式飞剪。上述各类飞剪从剪刃运动轨迹来看,基本上可分为剪刃作圆周运动和非圆周的复杂运动轨迹两种。

     (一)圆盘式飞剪

     这种飞剪一般用于小型和线材车间。将它安装在冷床前对长轧件进行粗剪,使进入冷床的轧,件不致太长,或者将它安装在精到机组前对轧件进行切头,以保证精轧机组的轧制过程顺利进行。

     圆盘式飞剪剪切轧件头部的过程如图 10-1所示。飞剪的剪切机构由一对转动方向相反的圆盘刀片组成,圆盘式飞剪之所以能横向剪切运动着的轧件,主要是由于刀盘轴线与轧件运动方向倾斜一定角度,并目使圆盘刀片圆周速度在轧件运动方向上的分速度与轧,件运动速度相等。

     当运动着的轧件头部从上下刀盘重叠部分的左侧通过,碰到诱导板3后就沿着诱导板一边前进一边进入刀盘重叠部分切头,切去头部的轧件在刀盘的带动下向右滑入喇叭口 5,送往精轧,机组。圆盘式飞剪结构简单,工作可靠,可用干轧制速度达 10m/s 以上的场合,缺点是剪切断面是倾斜的,但对于切头或冷床前粗剪轧件影响不大,因而只适用于小型型钢和线材的切头或冷床前的粗剪。

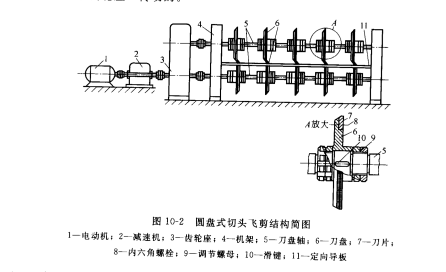

    图 10-2 所示为某厂小型车间的圆盘式切头飞剪结构简图,该车间采用5槽轧制。即在刀盘轴5上装有五对刀盘6,为了便于刀片的安装,圆盘刀片7是由两个半环组成,用内六角螺栓 8 固定在刀盘6上,为了便于轧件咬入,在刀盘圆周上滚有花纹。圆盘刀片是由电动机1经减速器2和齿轮座3传动的。
